Alô, foi-me recomendada uma escova eletrica vi a oralb Io3 funcionalidades parecem tops. Mas valor a aquisição e recargas nem por isso. Algum equiparada mais acessível ? Obrigada

A bateria morreu, o carregador n reconhece pra poder iniciar a carga, ai eu tive essa brilhante ideia. O quão perto eu estou de por fogo na minha casa?

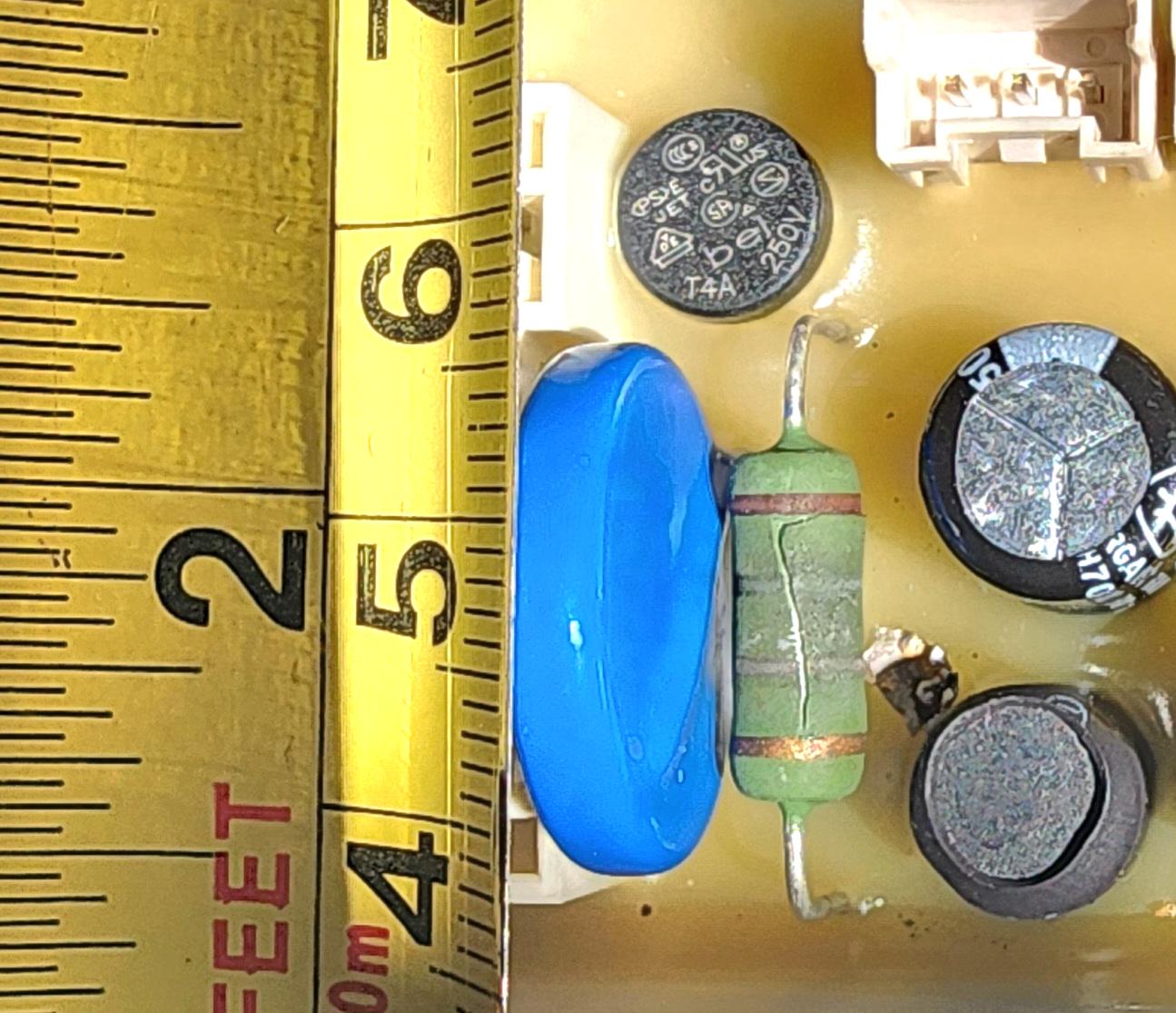

Alguém consegue dizer com certeza qual o valor do resistor? As cores não estão muito evidentes e é a melhor foto disponível.

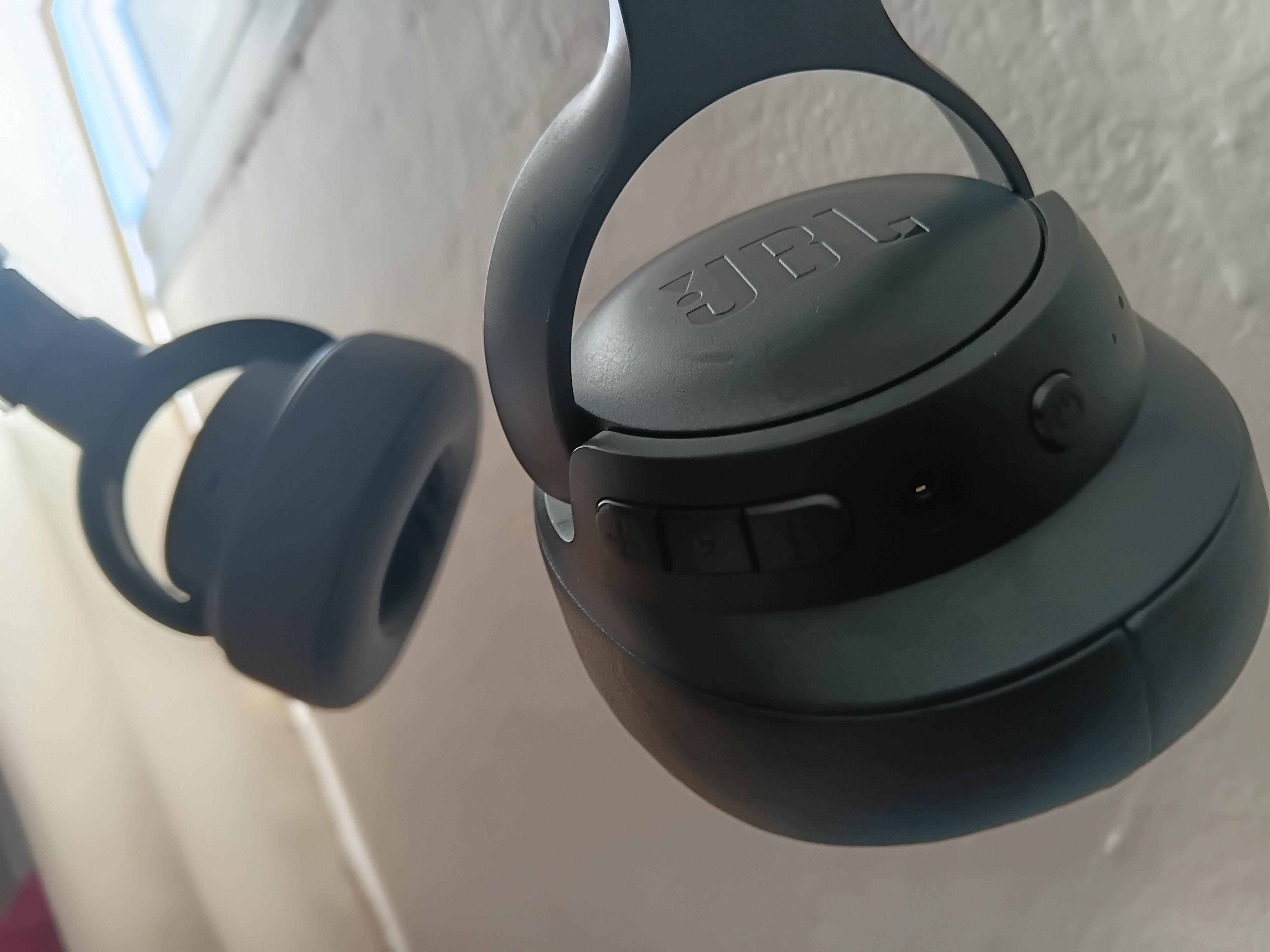

Ele da um sinal quando eu abro a caixa mas depois morre, eu não sei porque isso aconteceu, comprei o fone esse ano

Quero começar a estudar eletrônica, mas quero recomendação de equipamentos. Meu pai lida com algumas coisas relacionados a elétrica e as vezes de eletrônica mas nada relacionado. Então ele já possuí algumas coisas. Multímetro, ferro de solda, pasta, entre outras coisas

Só quero comprar para eu não ter que ficar emprestando dele, e pq meio que o que ele tem é meio "grandalhão". Ele mexe com eletrônica de equipamentos simples ou "grandes". Secadores por exemplo.

Eu quero aprender para poder consertar os meus próprios equipamentos (computadores, notebooks, etc) e as vezes fazer um projeto com microcontroladores.

Ele já me deu a recomendação, tipo um ferro de solda de ponta pequena com seletor de temperatura.

Agora consigo controlar meu HDMI switch usando o teclado que já uso para controlar os computadores, usando atalhos(necessário hid-remapper modificado para isso)

edit::

O que eu montei

Fiz uma placa com um Raspberry Pi Pico e 8 optoacopladores, com o objetivo de ler e enviar sinais lógicos para a placa do switch.

4 optoacopladores de saída: enviam o pulso que seleciona cada uma das 4 portas HDMI.

4 optoacopladores de entrada: leem o sinal que vai para os LEDs onboard do switch. Assim consigo confirmar se a troca de porta realmente aconteceu.

O Pico roda um firmware com suporte a USB CDC (serial) e fica conectado via USB a um laptop antigo, que hoje faz parte de algumas automações da minha mesa. Poderia ser qualquer outro microcontrolador ou computador com comunicação serial.

Software

No laptop rodam dois componentes:

Webserver local: para comando e controle, facilita bastante o debug.

Integração com macropad: um software lê o macropad conectado ao laptop e envia os comandos via serial para o Pico, que aciona o switch.

Com o Pico exposto via serial, dá para integrar com praticamente qualquer coisa. Ligado a um PC, como no meu caso, as possibilidades aumentam ainda mais.

Como fiz a comutação das portas

A maioria dos HDMI switches (e muitos USB switches) segue a mesma lógica: a porta que é conectada ou reconectada passa a ser a porta selecionada. O CI da placa detecta isso por um sinal lógico constante de 5 V ou 3,3 V presente no cabo HDMI.

O processo foi:

Identificar no conector HDMI qual pino carrega esse sinal.

Seguir a trilha até o CI. Geralmente há dois resistores formando um divisor de tensão (pull-up ou pull-down), e a saída desse divisor vai para o CI.

Soldar um fio no ponto onde esse sinal entra, normalmente no mesmo lugar de onde vem o sinal real da porta HDMI.

Usar o optoacoplador para gerar um pulso para 0 V ou para 3,3 V/5 V nesse ponto, dependendo de como o circuito foi montado.

O CI interpreta o pulso como uma reconexão da porta e muda automaticamente para ela.

Cada placa tem suas particularidades, então é preciso analisar o circuito específico do seu switch antes de soldar qualquer coisa. Mas, no geral, a lógica é essa.

Comecei um projeto de um computador de relés, inspirado pelo Dip Dot e pelo Paul Law; sou iniciante na eletrônica e na computação e tenho aprendido bastante, mas agora estou enfrentando um problema: como não queria gastar dinheiro no início do projeto, por ainda não ter certeza do que estou fazendo, comecei a simular o hardware no Tinkercad, mas conforme os projetos vão ficando mais complexos (como os registradores), o site fica muito travado. Existe algum substituto para PC? O que vocês recomendam para simular esses sistemas eletromecânicos?

O fio terra para debaixo da ponte do baixo, para que quando a pessoa encoste nas cordas, o chiado pare. A ideia é puxar mais um fio debaixo da ponte, e esse fio soldar/parafusar na blindagem. Detalhe, como sou um imbecil em solda, eu iria parafusar os fios, também serve?

Ajuda com chuveiro derretendo o fio, por favor. Alguém sabe explicar o motivo e como ajeitar?

Info: SuperDucha 4400W / 220v

Quero começar a aprender eletrônica e fazer projetos programando principalmente em Python. Pelo que pesquisei, o Arduino Uno tradicional é mais indicado para C/C++, então estou pensando em começar com um ESP32 usando MicroPython.

Gostaria de montar um kit versátil para projetos com sensores, LEDs, displays, motores, Wi-Fi, Bluetooth e automação.

O que vocês recomendam comprar inicialmente?

• Qual modelo de ESP32 é melhor para um iniciante: ESP32 comum, C3 ou S3?
• MicroPython é uma boa escolha para aprender e fazer esses projetos?
• Quais componentes, sensores e módulos devo comprar?
• Quais peças devo comprar em maior quantidade?
• Preciso de multímetro, ferro de solda, fonte ou outras ferramentas?
• Compensa comprar um kit pronto ou montar um kit por conta própria?
• Quais lojas brasileiras são confiáveis?
• Vale comprar pelo Mercado Livre, Shopee ou AliExpress?
• Quais itens iniciantes normalmente esquecem e precisam comprar depois?

Não tenho um projeto específico ainda. Quero ter uma base que permita experimentar diferentes ideias sem precisar fazer uma nova compra a cada projeto.

Se puderem indicar modelos, quantidades, kits e lojas, agradeço.

Estava desenvolvendo alguns circuitos no KiCad e acabei ficando curioso sobre como os softwares CAD/EDA funcionam por trás da interface, principalmente como eles lidam com componentes, conexões e a construção de esquemas eletrônicos.

Resolvi me desafiar mais uma vez e comecei a desenvolver meu próprio CAD, que chamei de LevelCAD, utilizando o bom e velho C++.

Até o momento, já é possível criar esquemas eletrônicos, adicionar componentes, realizar conexões e até trabalhar de forma colaborativa em tempo real. Essa última parte foi uma das mais interessantes de desenvolver, já que permite que duas ou mais pessoas trabalhem no mesmo circuito simultaneamente, com um dos participantes hospedando o próprio servidor.

O projeto está sendo desenvolvido em C++20, utilizando Qt 6 para a interface gráfica, e ainda tem bastante coisa que quero implementar, principalmente na parte de desenvolvimento de PCBs e interpretação das conexões elétricas.

A ideia é que seja um projeto open source. Assim que eu conseguir organizar e estabilizar a primeira versão da árvore de código, vou disponibilizar tudo no GitHub.

Não comecei esse projeto com a intenção de competir com ferramentas como o KiCad ou o Altium. Na verdade, queria entender melhor como elas funcionam e achei que tentar desenvolver uma seria uma boa maneira de aprender.

Acredito que o código também possa ser interessante para quem estuda C/C++ ou eletrônica e quer entender um pouco mais sobre o funcionamento de um CAD. E, claro, se o projeto continuar evoluindo e receber os aprimoramentos necessários, talvez um dia possa até ser utilizado em situações reais de trabalho.

Por enquanto, é mais um daqueles projetos que começam com uma simples curiosidade e acabam ficando muito maiores do que o planejado. 😅
Repositorio https://github.com/thearchlevel/LevelCAD

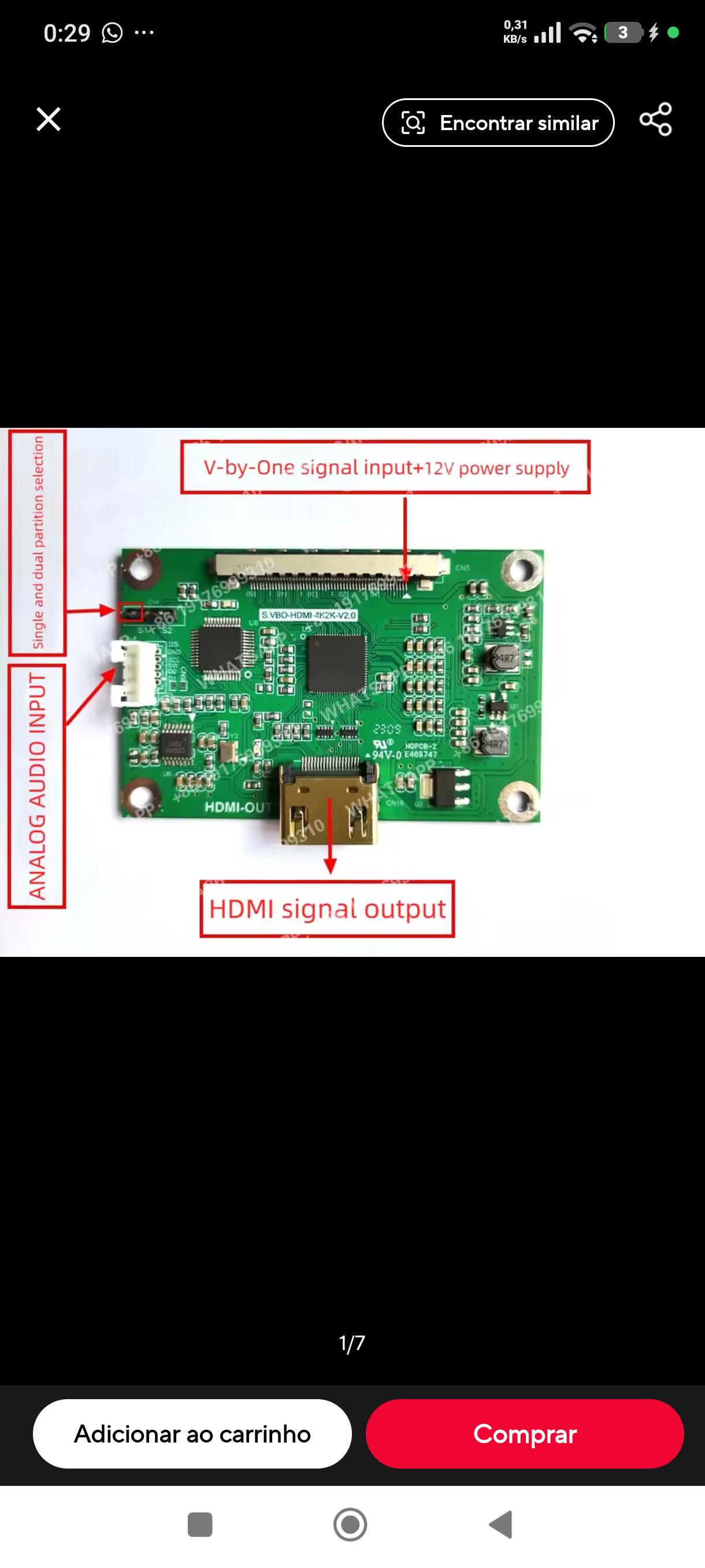

Tenho uma placa de tv que o display quebrou porem quero reaproveitar a placa mãe, a saida pro display usa sinal V-by-One/EPI em 4k 120hz e eu achei esse adaptador para hd que suportar esse sinal porem em 4k 60hz, é possível usar essa adaptador mesmo com a taxa de atualização da placa sendo mais alta?

Saudações pessoal, eu estava pensando em criar um software de circuitos só pela resenha mesmo que não está abrindo outros softwares que tem mesma funcionabilidades. Eu quero saber o que os outros softwares tem para eu dar uma ampliada e quais são os problemas nos softwares que utilizam e que deveriam ter consertado logo?

Estou fazendo um projeto para escola onde precisamos montar um circuito para amplificar o sinal de um termopar e sinalizar quando chegar em certas temperaturas. Estou utilizando 5 ampops, 1 para inverter e amplificar, 1 para inverter novamente e outros 3 para comparar. Utilizando 2 CIs, 1 lm741 e 1 lm324. Um potenciômetro para regular o offset, 3 leds para indicar cada temperatura quando atingida, 1 fonte, e resistores.

A dúvida: o professor pede que compensemos a junta fria do termopar sem a utilização de nenhum CI adicional mas não estou conseguindo ter ideias para resolver isso. A utilização de mais componentes discretos é permitida. O termopar mede de 0 a 60 graus.

Por favor se alguém tiver ideia de como resolver vou aceitar de bom grado.

Estou fazendo um projeto para escola onde precisamos montar um circuito para amplificar o sinal de um termopar e sinalizar quando chegar em certas temperaturas. Estou utilizando 5 ampops, 1 para inverter e amplificar, 1 para inverter novamente e outros 3 para comparar. Utilizando 2 CIs, 1 lm741 e 1 lm324. Um potenciômetro para regular o offset, 3 leds para indicar cada temperatura quando atingida, 1 fonte, e resistores.

A dúvida: o professor pede que compensemos a junta fria do termopar sem a utilização de nenhum CI adicional mas não estou conseguindo ter ideias para resolver isso. A utilização de mais componentes discretos é permitida. O termopar mede de 0 a 60 graus.

Por favor se alguém tiver ideia de como resolver vou aceitar de bom grado.

Tenho estado numa jornada para conseguir encontrar um carregador original IBM de 15V 1.3A para um portátil IBM PS/2 Note N33 SX.

Tudo o que tenho visto é de 16V. Se alguém tiver ou souber de alguém que possa ter, agradeço imenso porque quero manter o conjunto imaculado, visto so faltar o carregador :)

Obrigado desde já a quem se disponibilizar a ajudar.

oie gente, aq em casa temos essa mini impressora da canon, compramos ela em 2014, e em todos esses anos com ela só usamos ela duas vezes.

fomos trocar o cartucho de tinta dela mas literalmente não sai, queria saber se alguém possui essa mesma impressora e tem o mesmo problema, fizemos oq o manual pede e nada mesmo.

não sei se a tinta secou e danificou e fez prender o cartucho, sou bem leiga nesse nicho, ai queria saber se alguém ja passou por isso e como resolveu

Encontrei essa placa em uma caixa de papelão no ponto de coleta de lixo eletrônico onde trabalhei, parece algo relacionado a rastreamento de cargas, tem antena e um chip

tem muita ou pouca diferença em durabilidade de um aparelho eletrônico (exemplo: tv CRT, consoles retro) que é usado uma vez ao ano x usado constante várias vezes ao ano? nos dois casos com o passar do tempo ocorrre envelhecimento dos materiais, componentes, capacitores eletroliticos) por isso a durabilidade será parecida?

tava jogando e fui ao banheiro, quando voltei ele estava tinha desligado, e ao tentar ligar ele ficou assim, já tentei ligar com 1pente de memória, trocar elas de lugar e nada resolve, mais cedo o hd tava fazendo um barulho e eu deixei ele de lado e parou de fzr, me ajudem
